CAD:
Zum technischen Zeichnen u. Konstruieren verwende ich AutoCAD in der
Vollversion. Dateikonvertierung: DWG, DXF, SAT, PDF, JPG. Datentransfer
per E-Mail, CD, DVD oder USB-Stick. Zeichnungsausgabe: geplottet farbig
oder schwarz/weiss (bis A1-Überlang). CAD-Service & Support:
ITZ-Informationstechnologie-Zentrum Rostock GmbH
|
|
Arbeitsprobe 1:
Ausschnitte einer CAD-Werkplanung zum Innenausbau des Empfangsbereiches
der Deutschen Immobilien AG im Johannes-Dalmann-Haus / Hafencity-Hamburg
nach Architektenentwürfen |
|
|
|
|
Grundrissbearbeitung
und Rasterfestlegung nach
Aufmaßauswertung |
|
|
|
3D-Modellierung
und Montagesimulation |
|
Fotoquelle: Schenk+Waiblinger Architekten
Hamburg |
|
|
|
Arbeitsprobe 2:
Ausschnitte einer CAD-Zeichnung für eine schmiedeeiserne Zaunanlage
nach historischem Vorbild in der Rostocker Dehmel-straße. Zeichnungserstellung
nach Vermessung noch vorhandener Zaunfragmente. |
|
|
|
|
|
|
|
Teilansicht
mit Pforte |
|
|
|
|
Pfostendetail |
|
|
Absteifung |
Schnitt A-A
/ Kröpfung der Hespeneisen |
Fotoquelle: Seyer-Metallbau
GmbH, Bargeshagen |
|
|
Arbeitsprobe 3:
Vorbereitende und baubegleitende CAD-Zeichungen für die Sanierung
und teilweise Erneuerung der Wandvertäfelung-Großer Saal
in der Volksbühne Berlin. Vermessung der vollständig demontierten
Bestandsteile in der Zwischenlagerstätte. Digitalisierung der
Teile und Einfügung in die Pläne der elektronischen Saalvermessung.
Vergleich mit eigenem Aufmaß und den bei der Demontage angelegten
Meßpunkten. Diverse Detailkonstruktionen und Fertigungszeichungen
für neu herzustellende Paneele, Pilaster, Friese und Saalzugänge.
Kontrolle der Wand- und Friesverläufe sowie der Höhenpunkte
während der Wiedermontage. Maßfestlegungen für anzupassende
Teile. |
|
|
|
|
|
|
Zeichnungsausschnitt
Saalzugang rechts |
|
|
Einfügung der Bauteile
in den Wandverlauf |
|

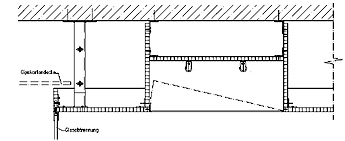

Detailkonstruktion |
|
|
Arbeitsprobe 4:
CAD-Rekonstruktion einer Zierhaube über dem Kollonadengang der
Korffschen Villa in der Rostocker Freiligrathstraße. Zur Verfügung
stehende Unterlagen: historische Fotos und Vergleichsmaß vom
Kollonadengang. Rekonstruktion unter Obhut des Denkmalpflegeamtes
Rostock. |
|
|
|
|
3D-Modell |
|
Sparrenaufriß
mit
Ringeinteilung |
|
|
|
|
|
|
|
Knotenpunkt-Explosivdarstellung |
|
|
Balkenstern |
|
Foto: V. Wirth |
|
|
Arbeitsprobe 5:
Ausschnitte einer CAD-Werkplanung für Lesetische mit je 12 Plätzen
für die Bibliothek der Juristischen Fakultät der Humboldt-Universität
zu Berlin. Konstruktionsvorgaben: u.a. hoher Vorfertigungsgrad und
Minimierung des Montageaufwandes zur Ver-meidung ausserplanmäßiger
Schliesszeiten. Einfache Zerlegbarkeit in transportable Module. Komplette
Vorbereitung für bauseitige Elektroinstallation und Einzelplatzbeleuchtungen.
|
|
|
|
|
|
|
|
|
|
|
Ansicht
Längsseite |
Ansicht
Stirnseite |
Mittelwand
mit Unterkonstruktion |
|
|
|
Draufsicht,
teilgeschnitten |
Foto/Quelle:
Humboldt-Universität zu Berlin |
|
|
|
Arbeitsprobe 6:
Ausschnitte einer CAD-Werkplanung
für eine Sitzgruppe im DRV-Hochhaus, Berlin, Hohenzollerndamm,
bestehend aus zwei L-förmigen, beidseitig nutzbaren,
gepolsterten Sitzbänken mit Schlitzen für verschiebbare
Einstecklehnen und -tische plus gepolsterte Hocker und Pfanztröge
mit Edelstahleinsätzen. Besonderheit: nur Verwendung
von nicht brennbaren und schwer entflammbaren Materialien.
Wandungen der Pflanztröge und der abnehmbaren Polsterelemente
aus Aluminium-Formblechen (Mantelflächen von Kegelstumpfsegmenten).
|
Ansicht Sitzbank |
Ansicht
Pflanztrog |
|
|
Foto:
A. Pischke (1.Tisch und 1.Lehne gesteckt) |
|
|
90°-Blechabwicklung |
|
Pflanztrogkorpus-waagerechter
Schnitt |
|
Sitzbank-senkrechter Schnitt |
|
|
|
|
Arbeitsprobe 7:
Ausschnitte einer CAD-Stahlkonstruktion
für drehbare Akustiksegel für die Aula im "Haus
der Musik" Rostock (ehemalige Große Stadtschule
Rostock). Aufstellort: Bühnenseiten links und rechts.
Konstruktion unter Beachtung der Beleuchtungs- und Vorhang-technik.
Montage nur mittels Steck- und Schraubverbindungen zur Vermeidung
von Schweißarbeiten in der historischen Aula.
|
|
|
|
Stahlkonstruktion, Anlage
Bühnenseite links |
|
|
Foto: V. Wirth,
Akustiksegel Bühnenseite rechts |
Detail
vorderer Wandarm |
|
|
Draufsicht, Anlage Bühnenseite
links |
|
|
|
Rohrsteckverbindungen
und Segelanschlag |
|
|
Arbeitsprobe 8:
Ausschnitte einer CAD-Werkplanung
für die Empfangstresenanlage des Max-Planck-Institutes
für ausländisches und internatio-nales Privatrecht,
Hamburg. Besonderheit: Tresen mit S-förmiger, von 0 -
16° sich neigender, echtholzfurnierter Front mit ein-geschobener
Taschenablage aus Einscheibensicherheitsglas mit Glaskantenbeleuchtung.
Weiterer Konstruktionsumfang: Tech-nikpodest, Rückschrank,
gebogene, dreiteilige Glasrückwand mit eingeätztem
"Minerva"-Logo und S-förmig geschwungener Lampenbalken.
|
|
Grundriss
mit einzuplanenden Geräten |
|
|
senkrechter
Schnitt bei Spant 10 |
|
|
Ableitung der Spanten
für formgebendes Multiplexgrippe |
|
|
Multiplexgerippe
im Aufbau |
|
Fertigansicht
/ Fotos: V. Wirth |
|
|
|
Arbeitsprobe 9:
CAD: Konstruktion von nachrüstbaren
Reportertischen für das Ostsee-Stadion, Rostock nach
eigenen Entwürfen. Vorgabe: vollständiger Erhalt
der vorhandenen Sitzplätze, d.h. kein Ausbau von Sitzreihen
wie bei Reportertischen mit waagerecht
nach vorn verschiebbaren Tischplatten. Keine zusätzlichen
Bohrungen in das Spannbetonbauteil des Stadionranges sondern
ausschliessliche Nutzung der vorhandenen Sitzbefestigungen.
|
|
Sitzprobe durch FC-Hansa-Pressesprecher
Axel Schulz |
|
|
Fertigansicht
/ Fotos: V.Wirth |
|
|
Klapp-Schiebe-Bewegung
der
Tischplatte in die Parkposition |
|
Vierergestell
Frontansicht u. waagerechter Schnitt |
|
|
Aufbau
senkrechter Schnitt |
|
|
|
|
|
|
|
|
|
|
